01XPS INSULATION BOARD
挤塑板
铺设在基层上形成连续保温层，减少热量向下散失，也为后续铺装提供平整、稳定的基础。
安装提示基层应清洁、平整；板缝尽量严密，并按项目设计选用厚度与抗压等级。

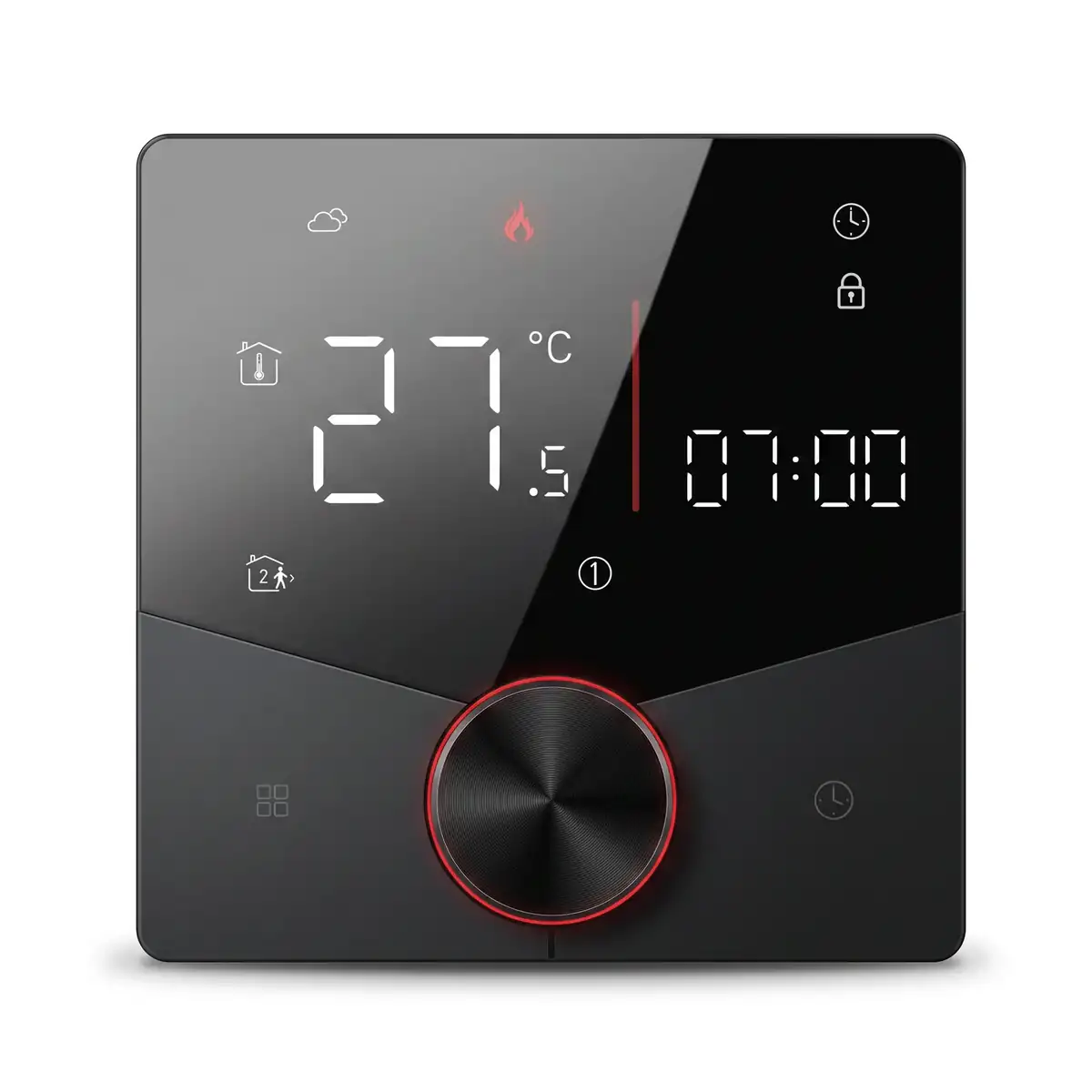

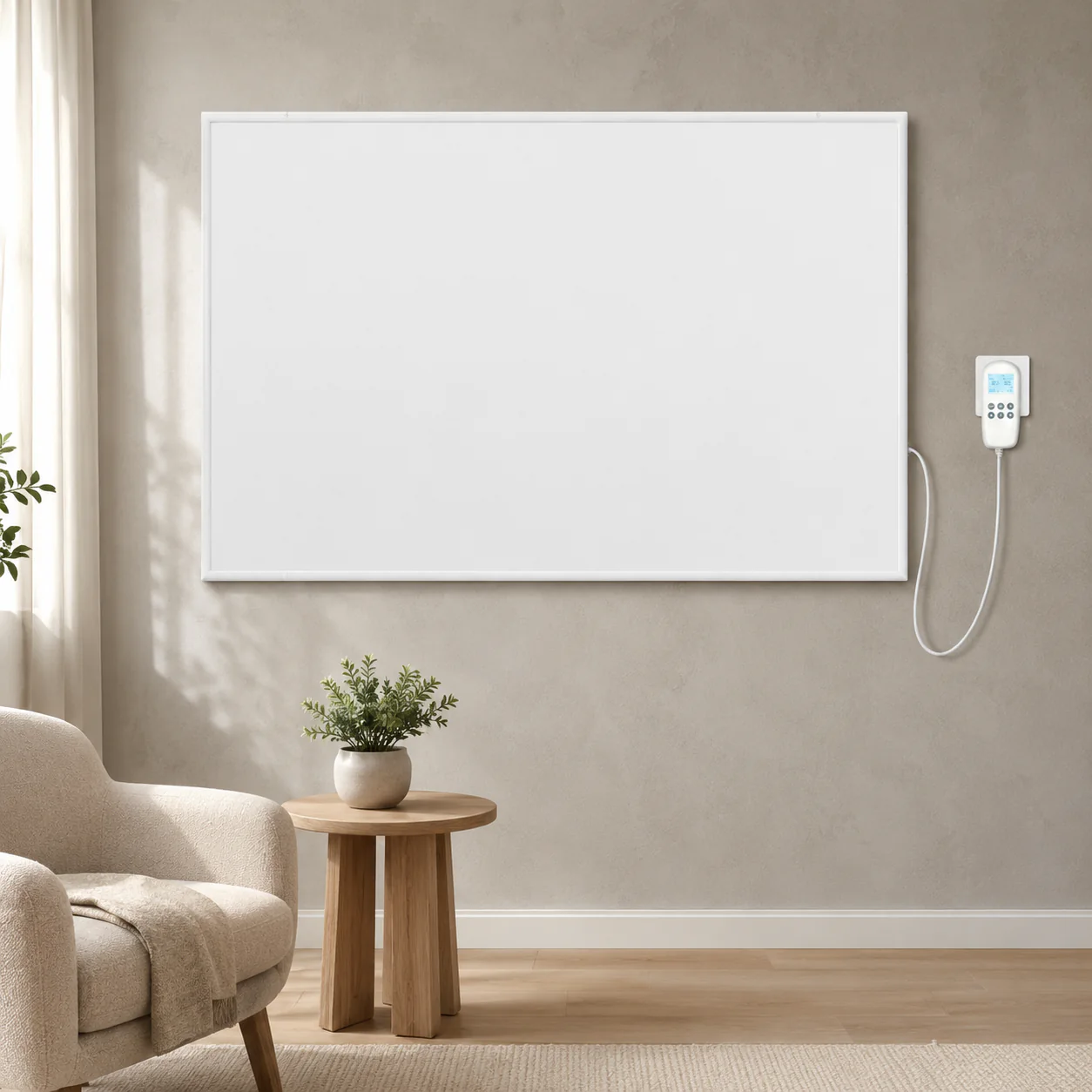

OPTIONAL PANEL CONTROLS · 02发热板温控器
发热板温控器
选装配置
FLOOR HEATING · 03地暖安装
地暖安装
辅助材料
从基层保温、防潮隔离到接线绝缘，六项材料共同完成地暖系统铺装前的基础准备与施工保护。
01

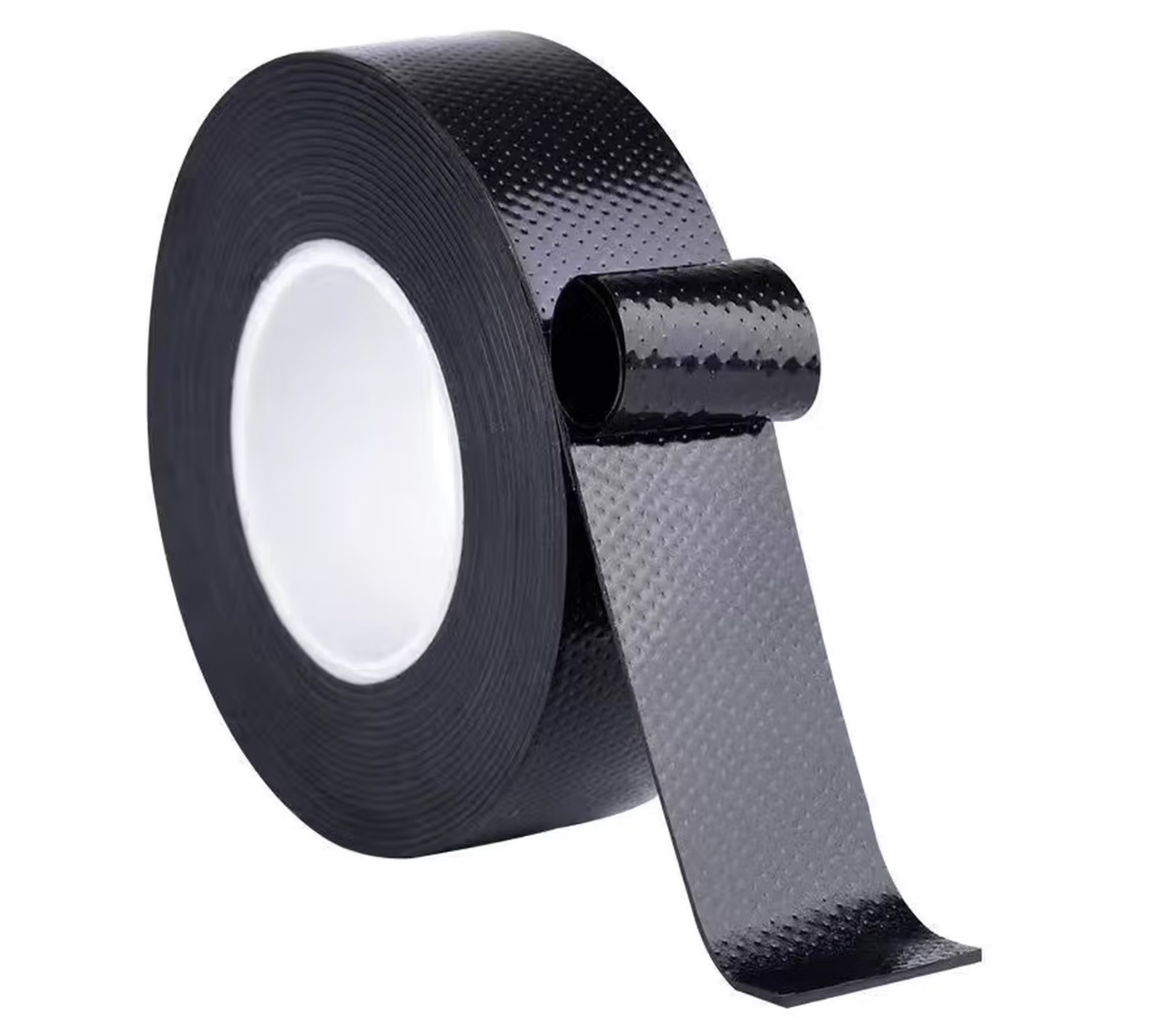

02SELF-FUSING INSULATION TAPE
高压胶带
用于发热膜接线端及导线连接处的第一层紧密包覆，增强接头的绝缘与防潮保护。
安装提示拉伸后逐层搭接缠绕，确保连接部位完全覆盖，再按工艺完成外层绝缘保护。
03PE PROTECTIVE FILM
PE膜
作为铺装系统中的隔离与防潮层，保护下方保温结构，并降低施工过程中水汽和杂物的影响。
安装提示铺设时保持连续完整，搭接处封严；破损位置应及时修补。

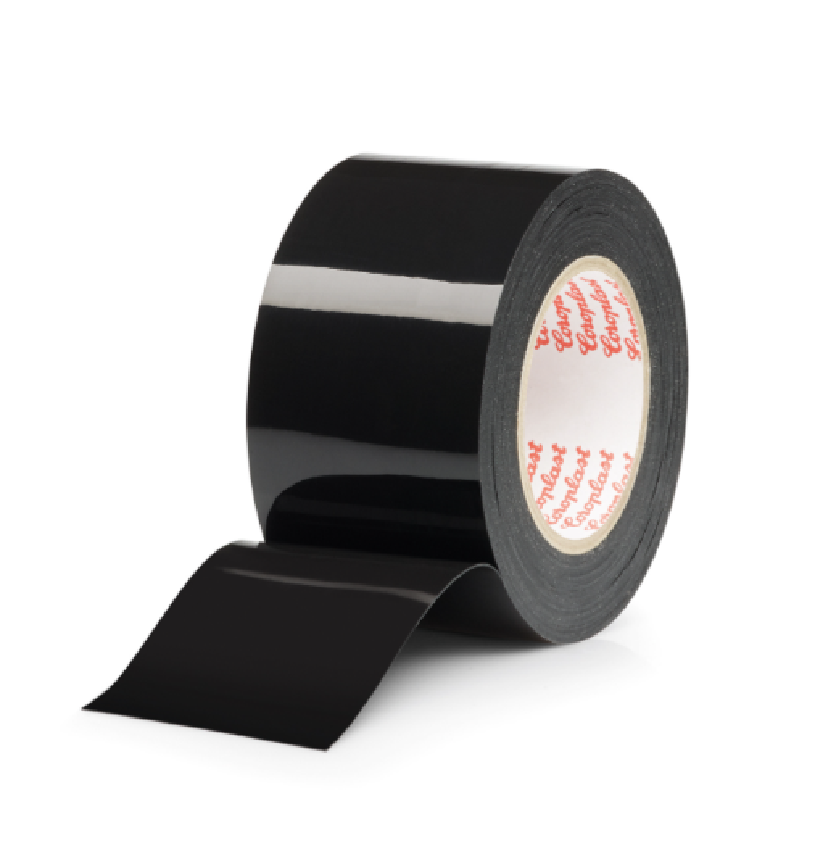

04ELECTRICAL INSULATION TAPE
绝缘胶带
包覆已经完成防水绝缘处理的接线部位，形成外层电气保护，并便于整理、固定导线。
安装提示不能代替规定的接头绝缘工艺；通电前应逐一检查接线及包覆是否完整。
05PERIMETER INSULATION STRIP
边界保温条
沿房间墙边、柱边连续设置，隔开地面结构与墙体，同时为地面受热后的微小伸缩预留空间。
安装提示转角处保持连续，铺装完成后再按最终地面高度修整多余部分。
06FIXING TAPE
胶带
用于临时固定PE膜、保温板接缝及铺装辅助定位，避免施工时材料移位。
安装提示不用于替代电气绝缘；粘贴时避开发热元件和需要散热、检修的连接位置。
WALL HEATING · 04发热墙板安装
发热墙板安装
辅助材料
围绕基层定位、线路连接、板体固定和最终收边，八项材料构成发热墙板安装所需的完整辅助体系。

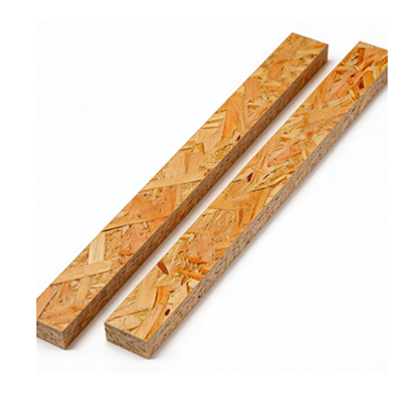

0130MM WOOD BATTENS
30mm宽木线条
组成墙板安装基层，提供固定、走线和收边位置。手册要求按墙板尺寸准确放线并预留走线间距。
安装提示最下方木线条不宜通长安装，需为墙板连接线留出空间。

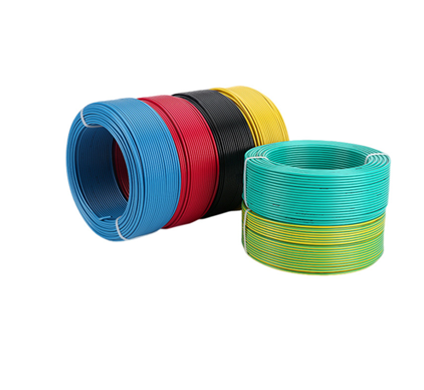

02RED & BLUE STRANDED WIRE
红蓝多股线
连接各块发热墙板并引至86底盒。红、蓝颜色便于区分线路，降低安装与检修时的识别难度。
安装提示手册示例为2×2.5mm²多股线；实际线径应按总功率、回路长度及当地电气规范确认。

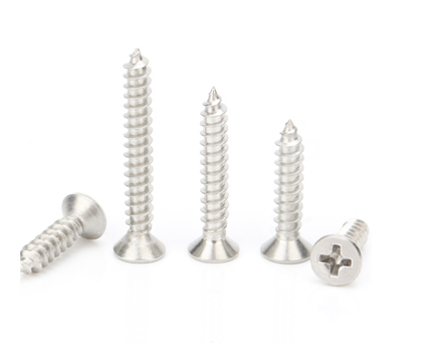

03FIXING SCREWS
螺丝
固定木线条、86底盒及可选装饰型材，使墙板基层保持牢固、平整。
安装提示规格和固定方式需匹配墙体基层；避免在墙板导电及发热区域随意打孔。

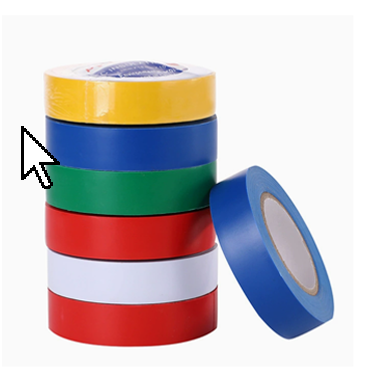

04ELECTRICAL TAPE
电工胶带
对接线处进行外层绝缘、线束整理和颜色标识，也可辅助固定温感探头及其引线。
安装提示正式接线须由持证电工完成，包覆前确认导体连接牢靠且没有裸露。

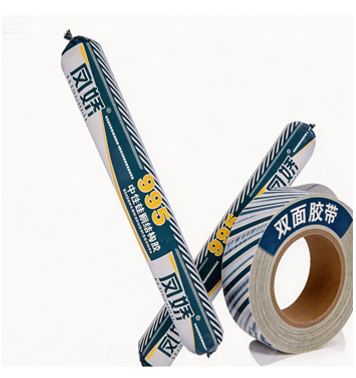

05STRUCTURAL & DOUBLE-SIDED ADHESIVE
结构胶、双面胶
双面胶负责快速定位，结构胶提供持续粘接，用于墙板及收边条与木基层之间的辅助固定。
安装提示手册建议使用薄贴型强力双面胶，不使用白色发泡型双面胶；按点位留出结构胶位置。

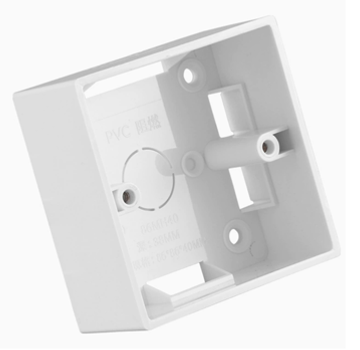

06SURFACE-MOUNTED 86 BOX
明装86底盒
集中容纳墙板电源线、温感探头线及控制器接线，便于后期检查和维护。
安装提示装修阶段预留时同步规划进线位置；手册提示可配合预留20mm PVC管。

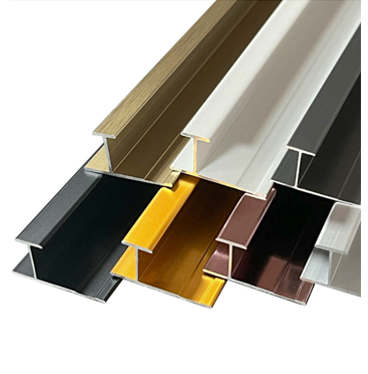

07OPTIONAL H-JOINT PROFILE
工字条（可选装）
安装在相邻墙板之间，形成整齐拼缝并辅助压紧板边，适合需要明显分缝的墙面效果。
安装提示先固定在木线条基层上；采用工字条时，相邻位置可不重复粘贴双面胶和结构胶。

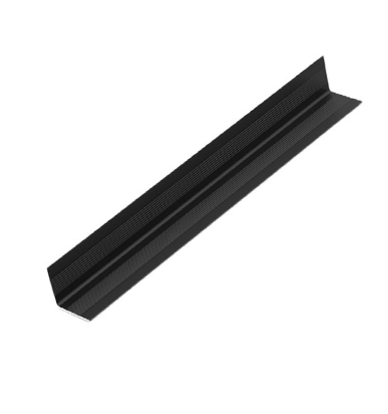

08EDGE TRIM
收边条
覆盖墙板外缘与基层交接位置，保护板边并完成墙面的整洁收口。
安装提示安装完成后以双面胶配合结构胶固定，转角按八字角对齐，待胶体固化后再撤除临时固定。
规范施工，
让每一步都有依据。
施工前核对材料、规格与用量；安装时按产品手册完成基层处理、铺设定位、线路连接、绝缘防护和通电测试。涉及电气接线的工作应由持证电工完成；现场条件与手册不一致时，请先联系项目技术支持。
